Diseño de Red Jerárquico

Modelo de Red Predecible

Cisco ha definido un diseño de red jerárquico que está organizado en distintas capas de dispositivos que resulta es una red eficiente, inteligente, escalable y de fácil gestión. Estás capas están divididas en tres que son:

Capa de Acceso

Es la capa donde los usuarios finales se conectan a la red. Los switches de la Capa de Acceso por lo general ofrecen conectividad de Capa 2 (VLAN) entre los usuarios. Los dispositivos de esta capa deben tener estas opciones:

• Coste por puerto de switch bajo
• Alta densidad de puertos
• Escalabilidad de uplinks a capas superiores
• Alta disponibilidad
• Capacidad para converger servicios de red (datos, voz, video))
• Características de seguridad y calidad de servicio (QoS)

Capa de Distribución

Es la capa que ofrece interconexión entre la capa de acceso y la capa core. Dispositivos en esta capa a veces son llamados switches de distribución de edificios. Los dispositivos en esta capa deben tener estas opciones:

• Agregación de múltiples dispositivos de la capa de acceso.
• Alto rendimiento de Capa 3 para el manejo de paquetes.
• Funciones de conectividad basadas en políticas y seguridad a través de filtros de paquetes o listas de acceso.
• Características de calidad de servicio (QoS)
• Escalabilidad y capacidad de enlaces de alta velocidad hacia las capas de core y acceso.

Capa Core

Esta capa ofrece conectividad a los dispositivos de la capa de distribución. El core, también llamado backbone, debe ser capaz de mover tráfico los más eficientemente posible. Los dispositivos de esta capa deben tener estas opciones:

• Muy alto rendimiento en la Capa 3.
• Manipulación de paquetes sin coste ni penalización alguna (listas de acceso, filtrado de paquetes)
• Redundancia y capacidad para alta disponibilidad.
• Funciones avanzadas de calidad de servicio (QoS).

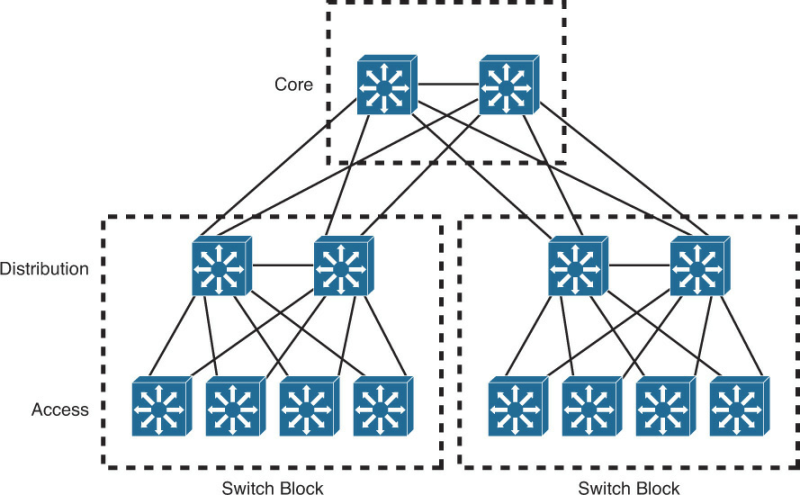

Diseño de Red Modular

Bloque de Switch (Block Switch)

Este bloque agrupa dispositivos de las capas acceso y distribución y que se conecta al bloque core. Además contienen una mezcla justa de funcionalidades de Capa 2 y Capa 3.

Redundancia del Bloque de Switch

Un bloque de switch consiste en dos switches de la capa distribución que agregan uno o más switches de la capa acceso. Cada switch de la capa de acceso debe tener un par de enlaces, cada uno a un switch de distribución diferente.

Una recomendación es que siempre que sea posible mantener toda la Capa 2 en los switches de acceso y que los switches de la capa de distribución tenga solo Capa 3.

Bloque Core

Un Bloque Core debe constar de dos switches multicapa que conectan dos o más Switch Switch de manera redundante.

Puede estar de dos formas:

Core colapsado (Collapsed Core)

Es cuando los switches de distribución hacen también las veces de Switches de la capa core, es decir, que la capa core se colapsa en la capa de distribución. Este situación ocurre en redes más pequeñas donde separar la capa core tiene un coste adicional que no se recomienda.

Aunque proporciona redundancia la parte core no es escalable cuantos más bloques de switch se quieren conectar.

Doble core

Conecta dos o más bloques de switch en total redundancia y es un bloque total mente independiente y completamente escalable.
